A/D:デジタイザ/トランジェントレコーダ
『NETBOX』カテゴリー一覧
NETBOX
digitizerNETBOXは強力なギガビットイーサネット接続で、LXI規格と完全に互換性を持ちます。
NETBOXは、デスクトップ或いは19“のラックマウント用として使用することができます。

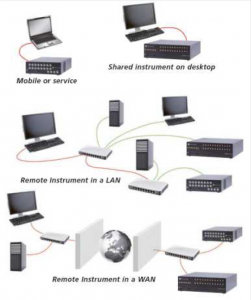

いかなる場所のLANシステム デスク上のラップトップ/ワークステーションに直接接続する事ができます。
分解能 8, 14, 16 ビット、サンプリングレート1 kS/s ~ 5 GS/s、 4, 8, 16 , 24, 32, 40, 48チャネル同期可能。
SBench6-Proを含む十分なオプション・パッケージおよびパッケージ・ソフトが含まれています。
時間を掛けずに、データ収集までの操作が行えます。
5MS/s, 20MS/s, 40MS/s, 80MS/s, 125MS/s 4～16チャネル 16ビットデジタイザ
4 / 8 / 16 チャネル
入力抵抗 1MΩ / 50Ω
チャネル毎に独立した16ビットADおよびアンプ
全チャネル同時サンプリング
6入力レンジ：±200mV~±10 V
入力オフセット： ±100%
トリガモード：チャネル、External、Software、ウィンドウ、Pulse、 Spike、Re-Arm、Or/And、Delay
データ収集モード：シングルショット、マルチレコード、ゲーティドレコード、ABAモード、ストリーミング(FIFO)、タイムスタンプ
*ディジタルチャネル：＋8チャネルオプション
*デジタルパルスおよびパルス列を最大4出力 オプション
単一パルス、パルス列、連続パルス波のいずれを生成する場合でも、パルス特性を4つの出力で個別に
パルスの幅、周期、位相、パルス列内のパルス数あるはディレーなど、主要なパラメータはすべてプログラムが可能
| 製品名 | Platform | Analog-In | Digital-In | Resolution | Samplerate | Bandwidth |
|---|---|---|---|---|---|---|
| DN2.591-04 | Ethernet | 4 | 3 | 16 Bit |
5 MS/s (4 channel single-end) 5 MS/s (4 channel differential) |
2.5 MHz |
| DN2.591-08 | Ethernet | 8 | 3* | 16 Bit |
5 MS/s (8 channel single-end) 5 MS/s (4 channel differential) |
2.5 MHz |
| DN2.591-16 | Ethernet | 16 | 3 | 16 Bit |
5 MS/s (16 channel single-end) 5 MS/s (8 channel differential) |
2.5 MHz |
| DN2.592-04 | Ethernet | 4 |
3 |
16 Bit |
20 MS/s (4 channel single-end) 20 MS/s (4 channel differential) |
10 MHz |
| DN2.592-08 | Ethernet | 8 | 3* | 16 Bit |
20 MS/s (8 hannel single-end) 20 MS/s (4 channel differential) |
10 MHz |
| DN2.592-16 | Ethernet | 16 | 3 | 16 Bit |
20 MS/s (16 hannel single-end) 20 MS/s (8 channel differential) |
10 MHz |
| DN2.593-04 | Ethernet | 4 | 3 | 16 Bit |
40 MS/s (4 hannel single-end) 40 MS/s (4 channel differential) |
20 MHz |
| DN2.593-08 | Ethernet | 8 | 3* | 16 Bit |
40 MS/s (8 channel single-end) 40 MS/s (4 channel differential) |
20 MHz |
| DN2.593-16 | Ethernet | 16 | 3 | 16 Bit |
40 MS/s (16 channel single-end) 40 MS/s (8 channel differential) |
20 MHz |
| DN2.596-04 | Ethernet | 4 | 3 | 16 Bit |
125 MS/s (4 channel single-end) 125 MS/s (4 channel differential) |
60 MHz |
| DN2.596-08 | Ethernet | 8 | 3* | 16 Bit |
125 MS/s (4 channel single-end) 80 MS/s (8 channel single-end) 125 MS/s (4 channel differential) |
60 MHz |
| DN2.596-16 | Ethernet | 16 | 3 | 16 Bit |
125 MS/s (8 channel single-end) 80 MS/s (16 channel single-end) 125 MS/s (8 channel differential) |
60 MHz |
5MS/s, 20MS/s, 40MS/s, 80MS/s, 125MS/s 24～48チャネル 16ビットデジタイザ
24 /32 / 40 /48 チャネル
入力抵抗 1MΩ / 50Ω
チャネル毎に独立した16ビットADおよびアンプ
全チャネル同時サンプリング
6入力レンジ：±200mV~±10 V
入力オフセット： ±100%
トリガモード：チャネル、External、Software、ウィンドウ、Pulse、 Spike、Re-Arm、Or/And、Delay
データ収集モード：シングルショット、マルチレコード、ゲーティドレコード、ABAモード、ストリーミング(FIFO)、タイムスタンプ
デジタルパルスおよびパルス列を最大4出力 オプション
単一パルス、パルス列、連続パルス波のいずれを生成する場合でも、パルス特性を4つの出力で個別に
パルスの幅、周期、位相、パルス列内のパルス数あるはディレーなど、主要なパラメータはすべてプログラムが可能
| 製品名 | Platform | Analog-In | Digital-In | Resolution | Samplerate | Bandwidth |
|---|---|---|---|---|---|---|
| DN6.591-24 | Ethernet | 24 | 3 | 16 Bit |
5 MS/s (24 channel single-end) 5 MS/s (12 channel differential) |
2.5 MHz |
| DN6.591-32 | Ethernet | 32 | 3 | 16 Bit |
5 MS/s (32 channel single-end) 5 MS/s (16 channel differential) |
2.5 MHz |
| DN6.591-40 | Ethernet | 40 | 3 | 16 Bit |
5 MS/s (40 channel single-end) 5 MS/s (20 channel differential) |
2.5 MHz |
| DN6.591-48 | Ethernet | 48 | 3 | 16 Bit |
5 MS/s (48 channel single-end) 5 MS/s (24 channel differential) |
2.5 MHz |
| DN6.592-24 | Ethernet | 24 |
3 |
16 Bit |
20 MS/s (24 channel single-end) 20 MS/s (12 channel differential) |
10 MHz |
| DN6.592-32 | Ethernet | 32 | 3 | 16 Bit |
20 MS/s (32channel single-end) 20 MS/s (16channel differential) |
10 MHz |
| DN6.592-40 | Ethernet | 40 | 3 | 16 Bit |
20 MS/s (40 channel single-end) 20 MS/s (20 channel differential) |
10 MHz |
| DN6.592-48 | Ethernet | 48 | 3 | 16 Bit |
20 MS/s (48 channel single-end) 20 MS/s (24 channel differential) |
10 MHz |
| DN6.593-24 | Ethernet | 24 | 3 | 16 Bit |
40 MS/s (24 channel single-end) 40 MS/s (12 channel differential) |
20 MHz |
| DN6.593-32 | Ethernet | 32 | 3 | 16 Bit |
40 MS/s (32 channel single-end) 40 MS/s (16 channel differential) |
20 MHz |
| DN6.593-40 | Ethernet | 40 | 3 | 16 Bit |
40 MS/s (40 channel single-end) 40 MS/s (20 channel differential) |
20 MHz |
| DN6.593-48 | Ethernet | 48 | 3 | 16 Bit |
40 MS/s (48 channel single-end) 40 MS/s (24 channel differential) |
20 MHz |
| DN6.596-24 | Ethernet | 24 | 3 | 16 Bit |
125 MS/s (12 channel single-end) 80 MS/s (24 channel single-end) 125 MS/s (12 channel differential) |
60 MHz |
| DN6.596-32 | Ethernet | 32 | 3 | 16 Bit |
125 MS/s (16 channel single-end) 80 MS/s (32channel single-end) 125 MS/s (16channel differential) |
60 MHz |
| DN6.596-40 | Ethernet | 40 | 3 | 16 Bit |
125 MS/s (20 channel single-end) 80 MS/s (40 channel single-end) 125 MS/s (20 channel differential) |
60 MHz |
| DN6.596-48 | Ethernet | 48 | 3 | 16 Bit |
125 MS/s (24channel single-end) 80 MS/s (48 channel single-end) 125 MS/s (24 channel differential) |
60 MHz |
1.25GS/s 8ビットデジタイザ
2 / 4 / 8 /12 /16 /20 /24チャネル
入力抵抗 50Ω
チャネル毎に独立した8ビットADおよびアンプ
全チャネル同時サンプリング
4入力レンジ：±200mV~±2.5 V (option ±40 mV ~ ±500 mV)
トリガモード：チャネル、External、Software、ウィンドウ、Re-Arm、Or/And、Delay
データ収集モード：シングルショット、マルチレコード、ゲーティドレコード、ABAモード、ストリーミング(FIFO)、タイムスタンプ
カード内蔵のデータ分析信号処理オプション:ブロック平均およびブロック統計(ピーク検知)
*デジタルパルスおよびパルス列を最大4出力 オプション
単一パルス、パルス列、連続パルス波のいずれを生成する場合でも、パルス特性を4つの出力で個別に
パルスの幅、周期、位相、パルス列内のパルス数あるはディレーなど、主要なパラメータはすべてプログラムが可能
| 製品名 | Platform | Analog-In | Digital-In | Resolution | Samplerate | Bandwidth |
|---|---|---|---|---|---|---|
| DN2.221-02 | Ethernet | 2 | 3 | 8 Bit | 1.25 GS/s (2 active channels) | 500 MHz |
| DN2.221-04 | Ethernet | 4 | 3 | 8 Bit | 1.25 GS/s (4 active channels) | 500 MHz |
| DN2.221-08 | Ethernet | 8 | 3 | 8 Bit | 1.25 GS/s (8 active channels) | 500 MHz |
| DN6.221-12 | Ethernet | 12 | 3 | 8 Bit | 1.25 GS/s(12 active channels) | 500 MHz |
| DN6.221-16 | Ethernet | 16 | 3 | 8 Bit | 1.25 GS/s(16 active channels) | 500 MHz |
| DN6.221-20 | Ethernet | 20 | 3 | 8 Bit | 1.25 GS/s(20 active channels) | 500 MHz |
| DN6.221-24 | Ethernet | 24 | 3 | 8 Bit | 1.25 GS/s(24 active channels) | 500 MHz |
5GS/s, 2.5GS/s, 1.25GS/s 8ビットデジタイザ
5GS/s：2 / 4 / 8 / 12 /16 / 20 /24チャネル 2.5GS/s：2 / 4 / 8 / 12 /16 / 20 /24チャネル 1.25GS/s：4 / 8 / 12 /16 / 20 /24チャネル
入力抵抗 50Ω
チャネル毎に独立した8ビットADおよびアンプ
全チャネル同時サンプリング
4入力レンジ：±200mV~±2.5 V（option ±40 mV ~ ±500 mV）
トリガモード：チャネル、External、Software、ウィンドウ、Re-Arm、Or/And、Delay
データ収集モード：シングルショット、マルチレコード、ゲーティドレコード、ABAモード、ストリーミング(FIFO)、タイムスタンプ
カード内蔵のデータ分析信号処理オプション:ブロック平均およびブロック統計(ピーク検知)
*デジタルパルスおよびパルス列を最大4出力 オプション
単一パルス、パルス列、連続パルス波のいずれを生成する場合でも、パルス特性を4つの出力で個別に
パルスの幅、周期、位相、パルス列内のパルス数あるはディレーなど、主要なパラメータはすべてプログラムが可能
| 製品名 | Platform | Analog-In | Digital-In | Resolution | Samplerate | Bandwidth |
|---|---|---|---|---|---|---|
| DN2.222-02 | Ethernet | 2 | 3 | 8 Bit | 2.5 GS/s (2 active channels) | 1.5 GHz |
| DN2.222-04 | Ethernet | 4 | 3 | 8 Bit | 2.5 GS/s (4 active channels) | 1.5 GHz |
| DN2.223-02 | Ethernet | 2 | 3 | 8 Bit | 5 GS/s (2 active channels) | 1.5 GHz |
| DN2.225-04 | Ethernet | 4 | 3 | 8 Bit |
1.25 GS/s (4 active channels) 2.5 GS/s (2 active channels) 5 GS/s (1 active channel) |
1.5 GHz |
| DN2.225-08 | Ethernet | 8 | 3 | 8 Bit |
1.25 GS/s (8 active channels) 2.5 GS/s (4 active channels) 5 GS/s (2 active channels) |
1.5 GHz |
| DN6.225-12 | Ethernet | 12 | 3 | 8 Bit |
1.25 GS/s(12 active channels) 2.5 GS/s(6 active channels) 5 GS/s(3 active channels) |
1.5 GHz |
| DN6.225-16 | Ethernet | 16 | 3 | 8 Bit |
1.25 GS/s(16 active channels) 2.5 GS/s(8 active channels) 5 GS/s(4 active channels) |
1.5 GHz |
| DN6.225-20 | Ethernet | 20 | 3 | 8 Bit |
1.25 GS/s(20 active channels) 2.5 GS/s(10 active channels) 5 GS/s(5 active channels) |
1.5 GHz |
| DN6.225-24 | Ethernet | 24 | 3 | 8 Bit |
1.25 GS/s(24 active channels) 2.5 GS/s(12 active channels) 5 GS/s(6 active channels) |
1.5 GHz |
130MS/s 16ビットデジタイザ
2 / 4 / 8 / 12 /16 /20 /24チャネル
入力抵抗 1MΩ / 50Ω
チャネル毎に独立した16ビットADおよびアンプ
全チャネル同時サンプリング
6入力レンジ：±200mV~±10 V （option ±200 mV ~ ±60V）
トリガモード：チャネル、External、Software、ウィンドウ、Re-Arm、Or/And、Delay
データ収集モード：シングルショット、マルチレコード、ゲーティドレコード、ABAモード、ストリーミング(FIFO)、タイムスタンプ
カード内蔵のデータ分析信号処理オプション:ブロック平均およびブロック統計(ピーク検知)
カード内蔵のデータ分析信号処理標準装備:ボックスカー平均（移動平均）
旧製品 DN2.441-xx→DN2.596-xxにて代替え
旧製品 DN6.441-xx→DN6.596-xxにて代替え
*デジタルパルスおよびパルス列を最大4出力 オプション
単一パルス、パルス列、連続パルス波のいずれを生成する場合でも、パルス特性を4つの出力で個別に
パルスの幅、周期、位相、パルス列内のパルス数あるはディレーなど、主要なパラメータはすべてプログラムが可能
| 製品名 | Platform | Analog-In | Digital-In | Resolution | Samplerate | Bandwidth |
|---|---|---|---|---|---|---|
| DN2.441-02 | Ethernet | 2 | 3 | 16 Bit | 130 MS/s (2 active channels) | 65 MHz |
| DN2.441-04 | Ethernet | 4 | 3 | 16 Bit | 130 MS/s (4 active channels) | 65 MHz |
| DN2.441-08 | Ethernet | 8 | 3 | 16 Bit | 130 MS/s (8 active channels) | 65 MHz |
| DN6.441-12 | Ethernet | 12 | 3 | 16 Bit | 130 MS/s(12 active channels) | 65MHz |
| DN6.441-16 | Ethernet | 16 | 3 | 16 Bit | 130 MS/s(16active channels) | 65MHz |
| DN6.441-20 | Ethernet | 20 | 3 | 16 Bit | 130 MS/s(20 active channels) | 65MHz |
| DN6.441-24 | Ethernet | 24 | 3 | 16 Bit | 130 MS/s(24 active channels) | 65MHz |
250MS/s 16ビットデジタイザ
2 / 4 / 8 / 12 /16 /20 /24チャネル
入力抵抗 1MΩ / 50Ω
チャネル毎に独立した16ビットADおよびアンプ
全チャネル同時サンプリング
6入力レンジ：±200mV~±10 V （option ±200 mV ~ ±60V）
トリガモード：チャネル、External、Software、ウィンドウ、Re-Arm、Or/And、Delay
データ収集モード：シングルショット、マルチレコード、ゲーティドレコード、ABAモード、ストリーミング(FIFO)、タイムスタンプ
カード内蔵のデータ分析信号処理オプション:ブロック平均およびブロック統計(ピーク検知)
カード内蔵のデータ分析信号処理標準装備:ボックスカー平均（移動平均）
*デジタルパルスおよびパルス列を最大4出力 オプション
単一パルス、パルス列、連続パルス波のいずれを生成する場合でも、パルス特性を4つの出力で個別に
パルスの幅、周期、位相、パルス列内のパルス数あるはディレーなど、主要なパラメータはすべてプログラムが可能
| 製品名 | Platform | Analog-In | Digital-In | Resolution | Samplerate | Bandwidth |
|---|---|---|---|---|---|---|
| DN2.442-02 | Ethernet | 2 | 3 | 16 Bit | 250 MS/s (2 active channels) | 125 MHz |
| DN2.442-04 | Ethernet | 4 | 3 | 16 Bit | 250 MS/s (4 active channels) | 125 MHz |
| DN2.442-08 | Ethernet | 8 | 3 | 16 Bit | 250 MS/s (8 active channels) | 125 MHz |
| DN6.442-12 | Ethernet | 12 | 3 | 16 Bit | 250 MS/s(12 active channels) | 125 MHz |
| DN6.442-16 | Ethernet | 16 | 3 | 16 Bit | 250 MS/s(16 active channels) | 125 MHz |
| DN6.442-20 | Ethernet | 20 | 3 | 16 Bit | 250 MS/s(20 active channels) | 125 MHz |
| DN6.442-24 | Ethernet | 24 | 3 | 16 Bit | 250 MS/s(24 active channels) | 125 MHz |
500MS/s 14ビットデジタイザ
2 / 4 / 8 / 12 /16 /20 /24チャネル
入力抵抗 1MΩ / 50Ω
チャネル毎に独立した14ビットADおよびアンプ
全チャネル同時サンプリング
6入力レンジ：±200mV~±10 V （option ±200 mV ~ ±60V）
トリガモード：チャネル、External、Software、ウィンドウ、Re-Arm、Or/And、Delay
データ収集モード：シングルショット、マルチレコード、ゲーティドレコード、ABAモード、ストリーミング(FIFO)、タイムスタンプ
カード内蔵のデータ分析信号処理オプション:ブロック平均およびブロック統計(ピーク検知)
カード内蔵のデータ分析信号処理標準装備:ボックスカー平均（移動平均）
*デジタルパルスおよびパルス列を最大4出力 オプション
単一パルス、パルス列、連続パルス波のいずれを生成する場合でも、パルス特性を4つの出力で個別に
パルスの幅、周期、位相、パルス列内のパルス数あるはディレーなど、主要なパラメータはすべてプログラムが可能
| 製品名 | Platform | Analog-In | Digital-In | Resolution | Samplerate | Bandwidth |
|---|---|---|---|---|---|---|
| DN2.445-02 | Ethernet | 2 | 3 | 14 Bit | 500 MS/s (2 active channels) | 250 MHz |
| DN2.445-04 | Ethernet | 4 | 3 | 14 Bit | 500 MS/s (4 active channels) | 250 MHz |
| DN2.445-08 | Ethernet | 8 | 3 | 14 Bit | 500 MS/s (8 active channels) | 250 MHz |
| DN6.445-12 | Ethernet | 12 | 3 | 14 Bit | 500 MS/s (12 active channels) | 250 MHz |
| DN6.445-16 | Ethernet | 16 | 3 | 14 Bit | 500 MS/s (16 active channels) | 250 MHz |
| DN6.445-20 | Ethernet | 20 | 3 | 14 Bit | 500 MS/s (20 active channels) | 250 MHz |
| DN6.445-24 | Ethernet | 24 | 3 | 14 Bit | 500 MS/s (24 active channels) | 250 MHz |
