hybridNETBOX:ハイブリッドネットボックスの機能
hybridNETBOXは強力なギガビットイーサネット接続で、LXI規格と完全に互換性を持ちます。
デスクトップ或いは19“のラックマウント用として使用することができます。いかなる場所の
LANシステム、デスク上のラップトップ/ワークステーションに直接接続する事ができ、ホスト
PCからリモート制御できます。
同期して或いは個別に実行できるデジタイザとAWGで構成されています。 刺激応答テスト、ATEアプリ
ケーション、MIMOアプリケーション、または閉ループアプリケーション用の同時データ生成と
データ収集を行う事ができます。独立して使用すると、デジタイザはフィールドでテストデータ
を取得でき、AWGはこのテストデータをラボで再生できます。
hybridNETBOXは、14/16ビットの分解能を有します。
hybridNETBOXの詳細な説明とその応用例
【ビデオ】hybridNETBOX
【参考】
デジタイザ機能の詳細 https://www.imt-elk.com/products/digitizer
AWG機能の詳細 https://www.imt-elk.com/products/awg
【メーカーサイト】
HybridNETBOX AWG+Digitizer – SPECTRUM Instrumentation (spectrum-instrumentation.com)
・デジタイザのサンプリングレート：40, 125, 250, 500MS/s
・AWGの出力レート：40, 125, 625MS/s, 1.25GS/s
・デジタイザ：14, 16ビット分解能
・AWG: 16ビット分解能
・2,4,8ペア
hybridNETBOX : ハイブリッドネットボックス
40 MS/s,125 MS/ s,16ビット, 2/4/8チャネル
40 MS /s, 125 MS/s モデル
デジタイザおよびAWG 2、4、8チャネル
デジタイザ：シングルエンドまたは差動入力
デジタイザ：チャネルごとに個別のADCとアンプ
デジタイザ：入力範囲：±200 mVから±10V
デジタイザ：トリガモード チャネル、External、Software、ウィンドウ、Pulse、 Spike、Re-Arm、Or/And、Delay
デジタイザ：データ収集モード シングルショット、マルチレコード、ゲーティドレコード、ABAモード、ストリーミング(FIFO)、タイムスタンプ
デジタルパルス及びパルス列を最大で４出力 オプション
単一パルス、パルス列、連続パルス波のいずれを生成する場合でも、パルス特性を4つの出力で個別に
パルスの幅、周期、位相、パルス列内のパルス数あるはディレーなど、主要なパラメータはすべてプログラムが可能
AWG：最大出力電圧
*1 81x ±12 V（高インピーダンス負荷時）、±6 V (50Ω負荷時）
*2 80x ±6 V（高インピーダンス負荷時）、±3 V (50Ω負荷時）
DC駆動（12 V, 24 V）オプション
AWG：トリガモード External、Software、Pulse、Or/And、Delay
AWG：波形出力モード Single Shot、繰り返し出力、FIFO出力、ゲート出力、シーケンス出力
| 製品名 | Platform | Analog-Out | Analog-In | Resolution | Sampling rate | Bandwidth |
|---|---|---|---|---|---|---|
| DN2.813-02 | Ethernet |
2 *1 |
2 | 16 Bit | 40 MS/s |
デジタイザ 20 MHz AWG 70 MHz |
| DN2.813-04 | Ethernet |
4 *1 |
4 | 16 Bit | 40 MS/s |
デジタイザ 20 MHz AWG 70 MHz |
| DN2.803-08 | Ethernet |
8 *2 |
8 | 16 Bit | 40 MS/s |
デジタイザ 20 MHz AWG 70 MHz |
| DN2.816-02 | Ethernet |
2 *1 |
2 | 16 Bit | 125 MS/s |
デジタイザ 60 MHz AWG 70 MHz |
| DN2.816-04 | Ethernet |
4 *1 |
4 | 16 Bit | 125 MS/s |
デジタイザ 60 MHz AWG 70 MHz |

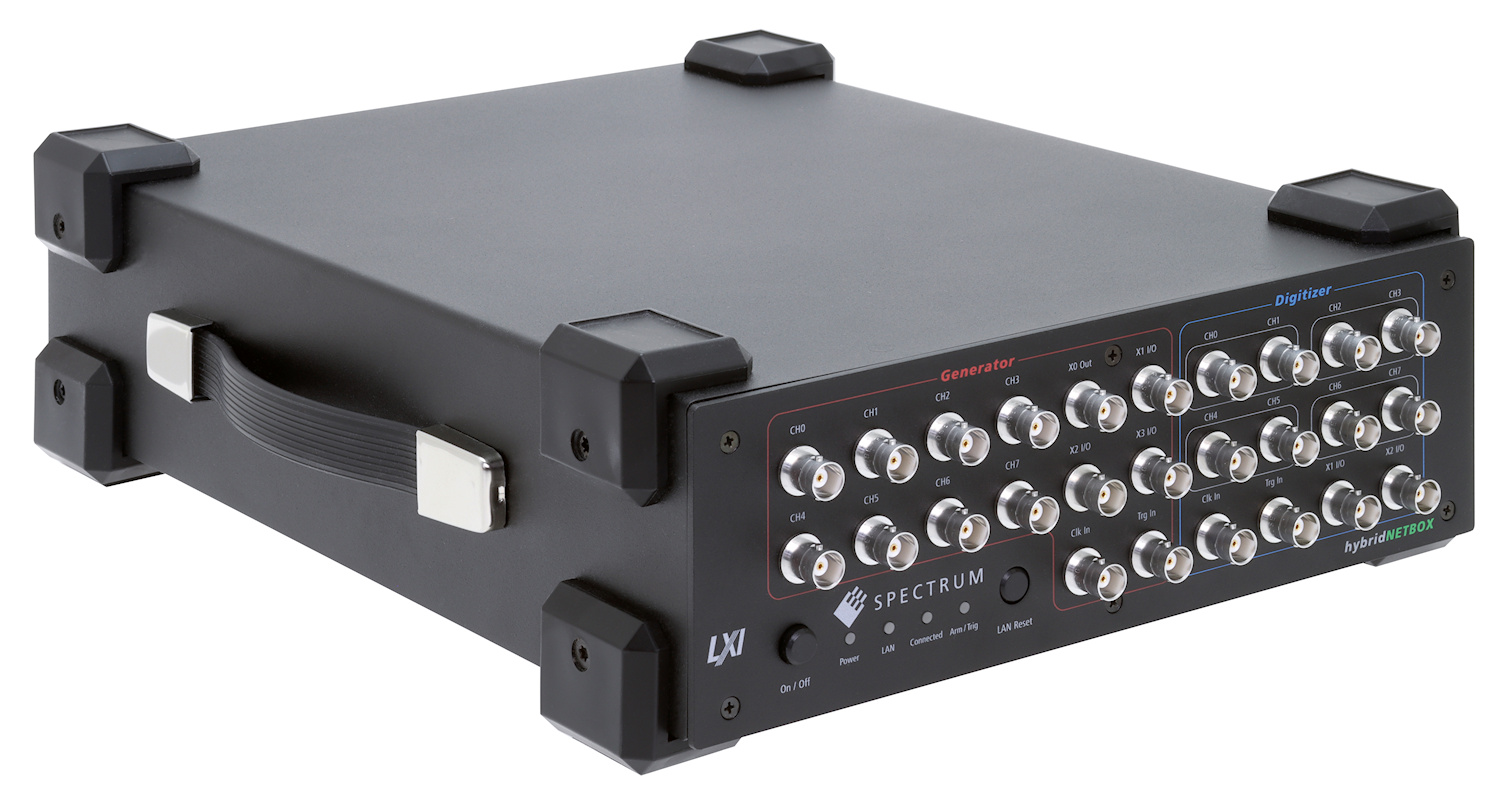

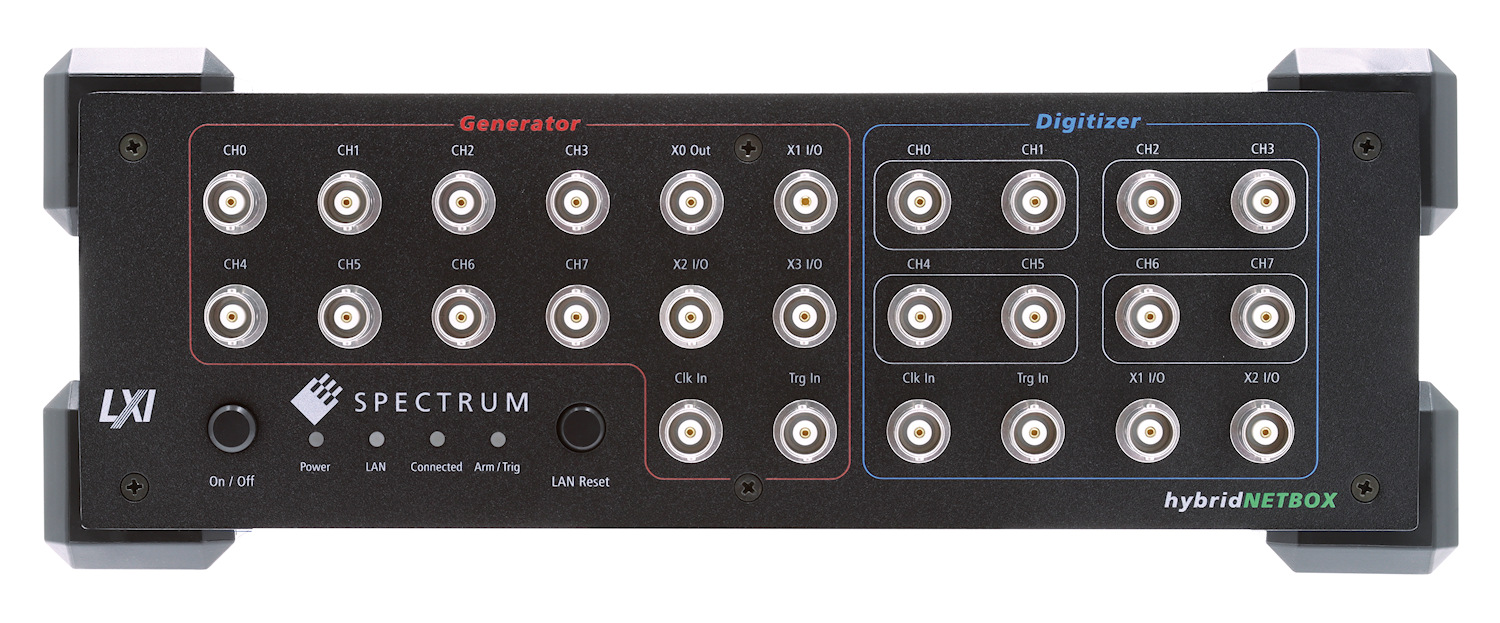

| DN2.806-08 | Ethernet |
8 *2 |
8 | 16 Bit |
80 MS/s (8 active channel) 125 MS/s (4 active channels) |
デジタイザ 60 MHz AWG 70 MHz |

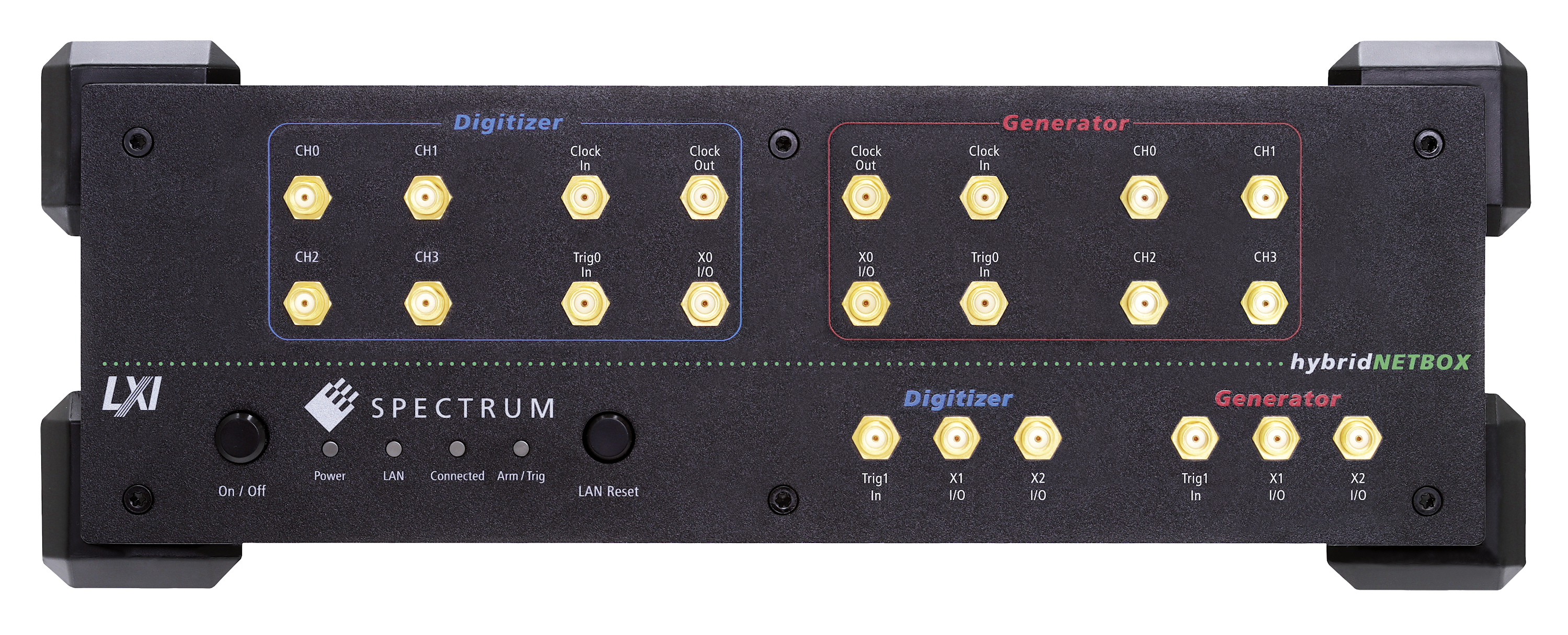

デジタイザ 250MS/s,16ビット 500 MS/s,14ビット AWG 1.25GS/s, 625MS/s,16ビット 2/4チャネル
デジタイザおよびAWG 2、4チャネル
デジタイザ250 MS /s (16ビット）, 500 MS/s（14ビット）
AWG 1.25 GS/s（16ビット）, 625 MS/s（16ビット）
デジタイザ：シングルエンド入力
デジタイザ：チャネルごとに個別のADCとアンプ
デジタイザ：入力範囲：±200 mVから±10 V
デジタイザ：トリガモード チャネル、External、Software、ウィンドウ、Re-Arm、Or/And、Delay
デジタイザ：データ収集モード シングルショット、マルチレコード、ゲーティドレコード、ABAモード、ストリーミング(FIFO)、タイムスタンプ
AWG：最大出力電圧
*1 822-02 825-02 ±4 V（高インピーダンス負荷時）、±2 V (50Ω負荷時）
*2 822-04 825-04 ±5 V（高インピーダンス負荷時）、±2.5 V (50Ω負荷時）
AWG：トリガモード External、Software、ウィンドウ、Re-Arm、Or/And、Delay
AWG：波形出力モード Single Shot、繰り返し出力、FIFO出力、ゲート出力、シーケンス出力
| 製品名 | Platform | Analog-Out | Analog-In | Resolution | Sampling rate | Bandwidth |
|---|---|---|---|---|---|---|
| DN2.822-02 | Ethernet |
2 *1 |
2 | 16 Bit |
デジタイザ 250 MS/s AWG 1.25 GS/s |
デジタイザ 125 MHz AWG 400 MHz |
| DN2.822-04 | Ethernet |
4 *2 |
4 | 16 Bit |
デジタイザ 250 MS/s AWG 625 MS/s |
デジタイザ 125 MHz AWG 200 MHz |
| DN2.825-02 | Ethernet |
2 *1 |
2 |
デジタイザ 14 Bit AWG 16 Bit |
デジタイザ 500 MS/s AWG 1.25 GS/s |
デジタイザ 250 MHz AWG 400 MHz |
| DN2.825-04 | Ethernet |
4 *2 |
4 |
デジタイザ 14 Bit AWG 16 Bit |
デジタイザ 500 MS/s AWG 625 MS/s |
デジタイザ 250 MHz AWG 200 MHz |
